Налаштування Arinst або SA6

В цьому розділі описано як налаштувати Arinst та SA6 у застосунку Spectrozir SA

Підключення до застосунку

Застосунок Spectrozir SA підтримує портативний аналізатор спектра Arinst та його клон SA6.

Підключіть пристрій до ПК за допомогою якісного кабелю для передачі даних.
На стартовому екрану застосунку оберіть джерело Arinst (SA6) та COM порт вашого пристрою. Натисніть кнопку Підключитися.

Якщо вам не вдалося підключитися з першого разу, спробуйте натиснути кнопку Підключитися ще кілька разів або змініть COM порт.

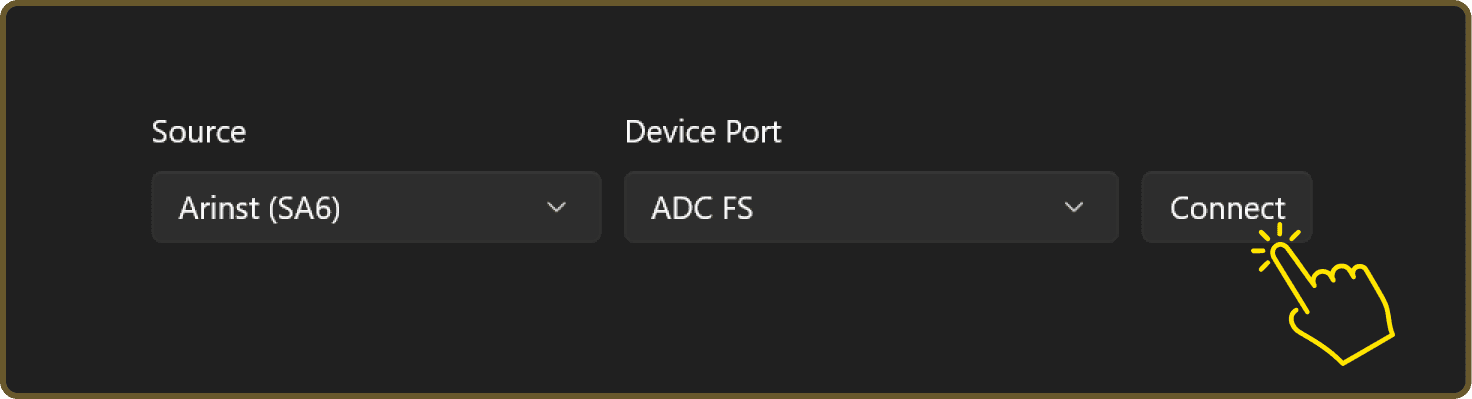

Spectrozir SA - Connect to Arinst — Pic 1: Connect to Arinst

Список підтримуємих пристроїв:

SA6
Arinst SSA-TG
Arinst SSA-TG-WA
Arinst SSA-TG-LC
Arinst SSA-TG-R2
Arinst SSA-TG-LC-R2
Asinst SSA-R2
Arinst SSA
Arinst SSA-R2 SignalHunter
Arinst VR 23-6200
Arinst VR 1-6200

Меню налаштувань

Натисніть кнопку налаштувань Pic 2 (1) в застосунку Spectrozir SA, щоб побачити меню налаштувань Arinst or SA6.

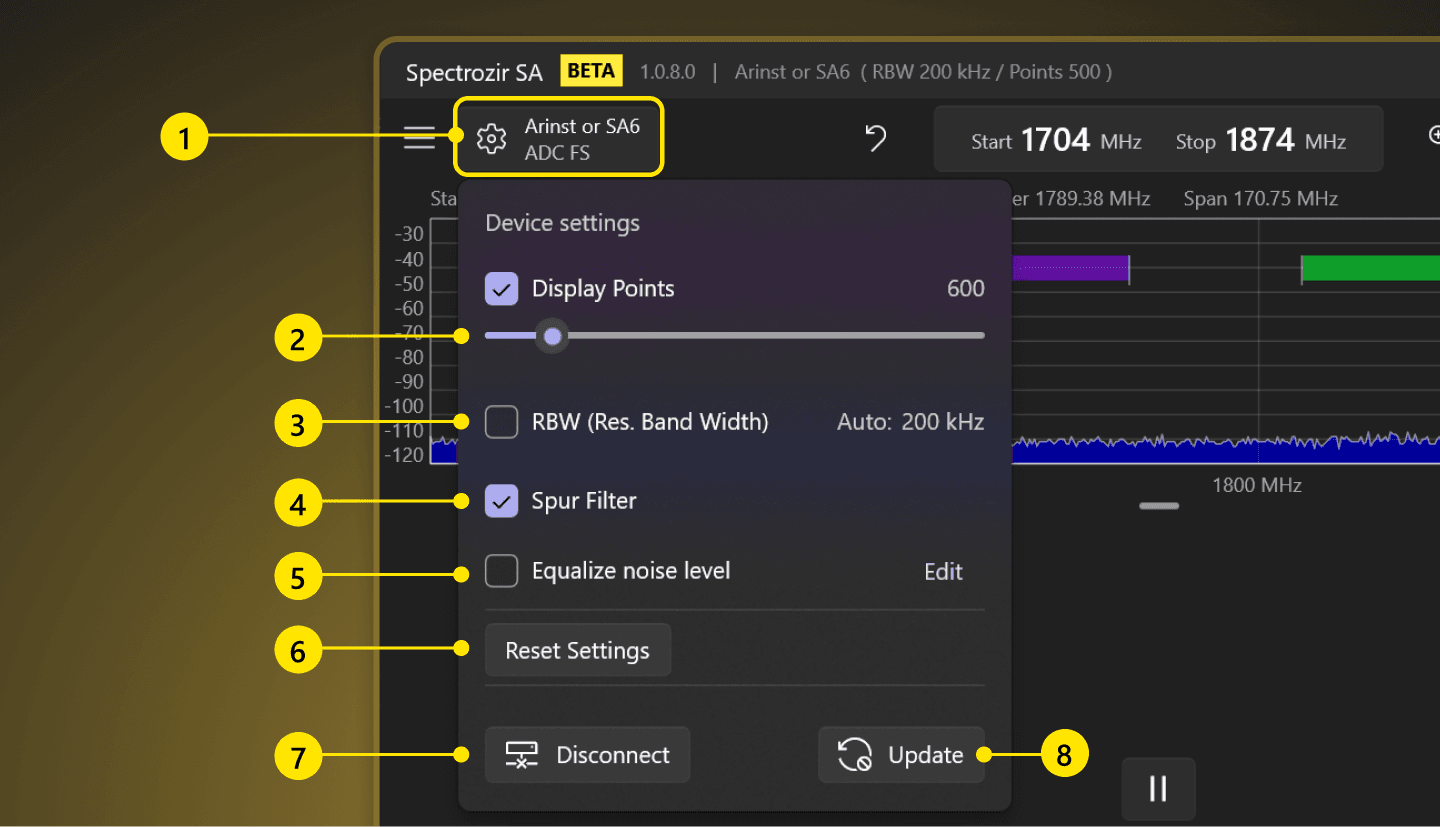

Spectrozir SA - Arinst Settings — Pic 2: Arinst Settings

Пояснення:

Кнопка налаштувань підключеного пристрою;
Display Points (Відображення точок) - кількість значень/точок вимірювань, які будуть відображені на спектрі;
RBW- (Resolution Bandwidth) Роздільна здатність смуги або крок сканування сигналу в kHz (Впливає на швидкість сканування);
Spur Filter (Шпоровий фільтр) - фільтр паразитних сигналів які породжує сам пристрій або апаратура поруч (Рекомендовано використовувати при малих значеннях RBW);
Equalize noise level (Вирівняти полку шуму) - налаштування вирівнювання полки шуму яка завалена після 3000 MHz, актуально для сигналів після 3000 MHz;
Кнопка скидання параметрів за замовчуванням;
Кнопка відключення пристрою;
Кнопка оновлення підключення.

Налаштування кроку сканування

Значення RBW Pic 2 (3) впливає на апаратний крок сканування. Ви можете обрати крок в рамках 200 kHz - 2 MHz з кроком 200 kHz.
Значення Display Points Pic 2 (2) (Відображення точок) впливає на роздільну здатність яку бачить користувач на спектрі VBW (Viewable Resolution Bandwidth / Видима роздільна здатність).

Шпоровий фільтр (Spur Filter)

Пристрій Arinst or SA6 має паразитні Spurs/шпори/шипи які заважають при аналізу спектра.
У додатку Spectrozir SA вбудовано фільтр Pic 2 (4) який зменшує вплив цих шипів та робить спектр трішки чистішим.

⚠️

Важливо! Spur Filter спотворює реальні значення спектра, рекомендовано вмикайте Spur Filter тільки при значенні RBW = 200 kHz.

Приклад як виглядає результат можна побачити на зображенні Pic 3.

Spectrozir SA - HackRF Spur Filter — Pic 3: HackRF Spur Filter

Вирівнювання полки шуму

За допомогою функції (Вирівняти полку шуму) Pic 2 (5) можна компенсувати нерівність спектра яка починається після 3000 MHz. Давись приклад на зображенні Pic 4.

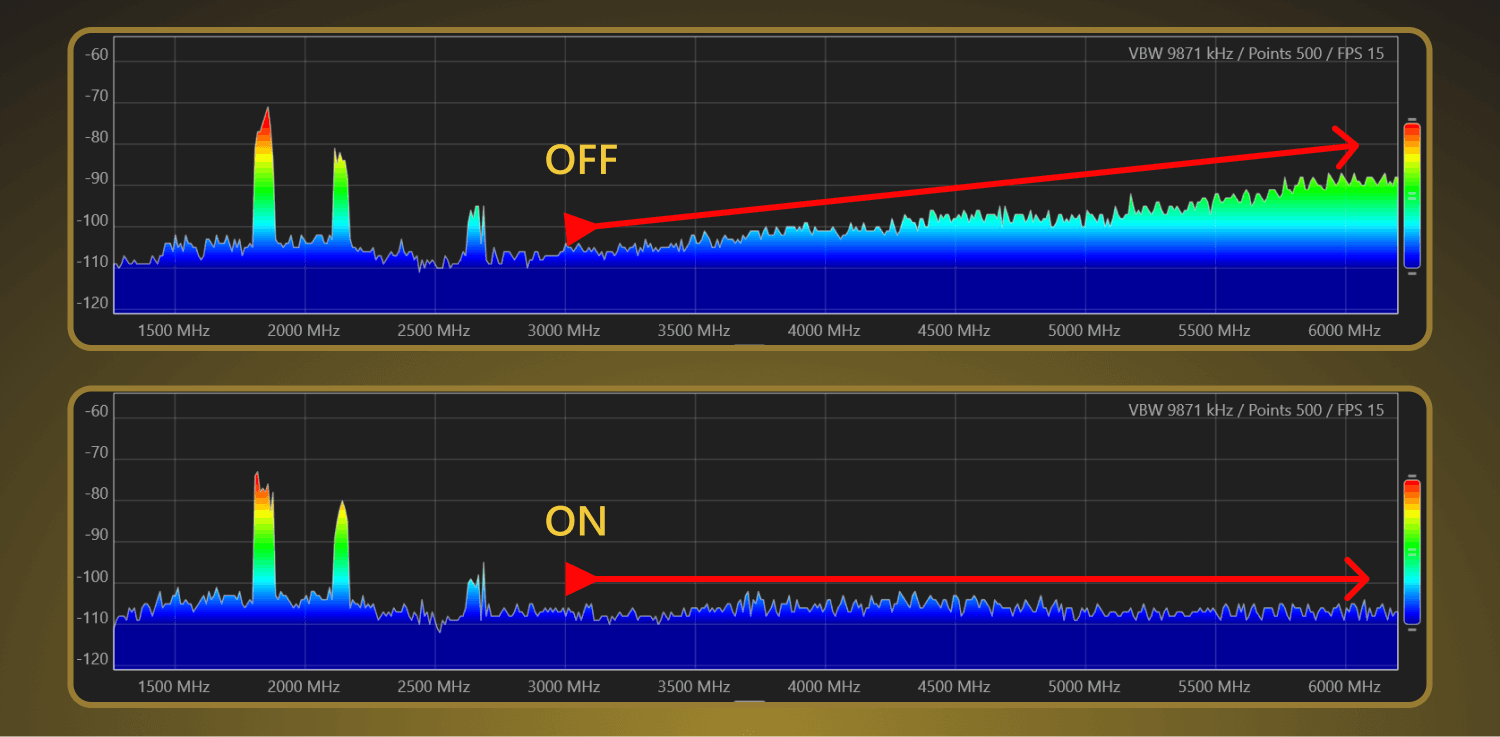

Spectrozir SA - Arinst Equalize noise level — Pic 4: Arinst Equalize noise level

Усунення неполадок

---- Розділ у розробці ----
