Налаштування TinySA

В цьому розділі описано як налаштувати tinySA у застосунку Spectrozir SA

Підключення до застосунку

Застосунок Spectrozir SA підтримує портативний аналізатор спектра tinySA Ultra та tinySA Base.

Підключіть пристрій до ПК за допомогою якісного кабелю для передачі даних.

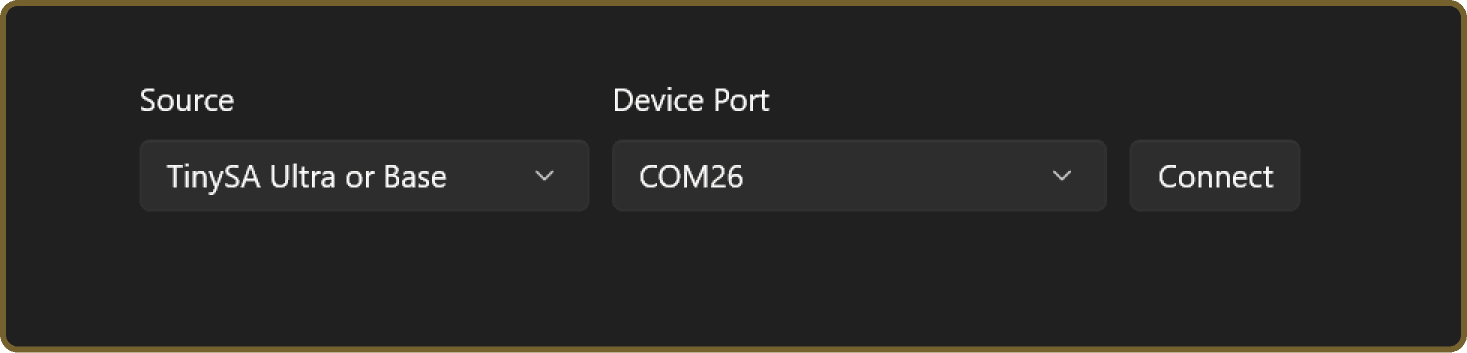

На стартовому екрану застосунку оберіть джерело TinySA Ultra or Base та COM порт вашого пристрою. Натисніть кнопку Підключитися.

Якщо вам не вдалося підключитися з першого разу, спробуйте натиснути кнопку Підключитися ще кілька разів або змініть COM порт.

Меню налаштувань

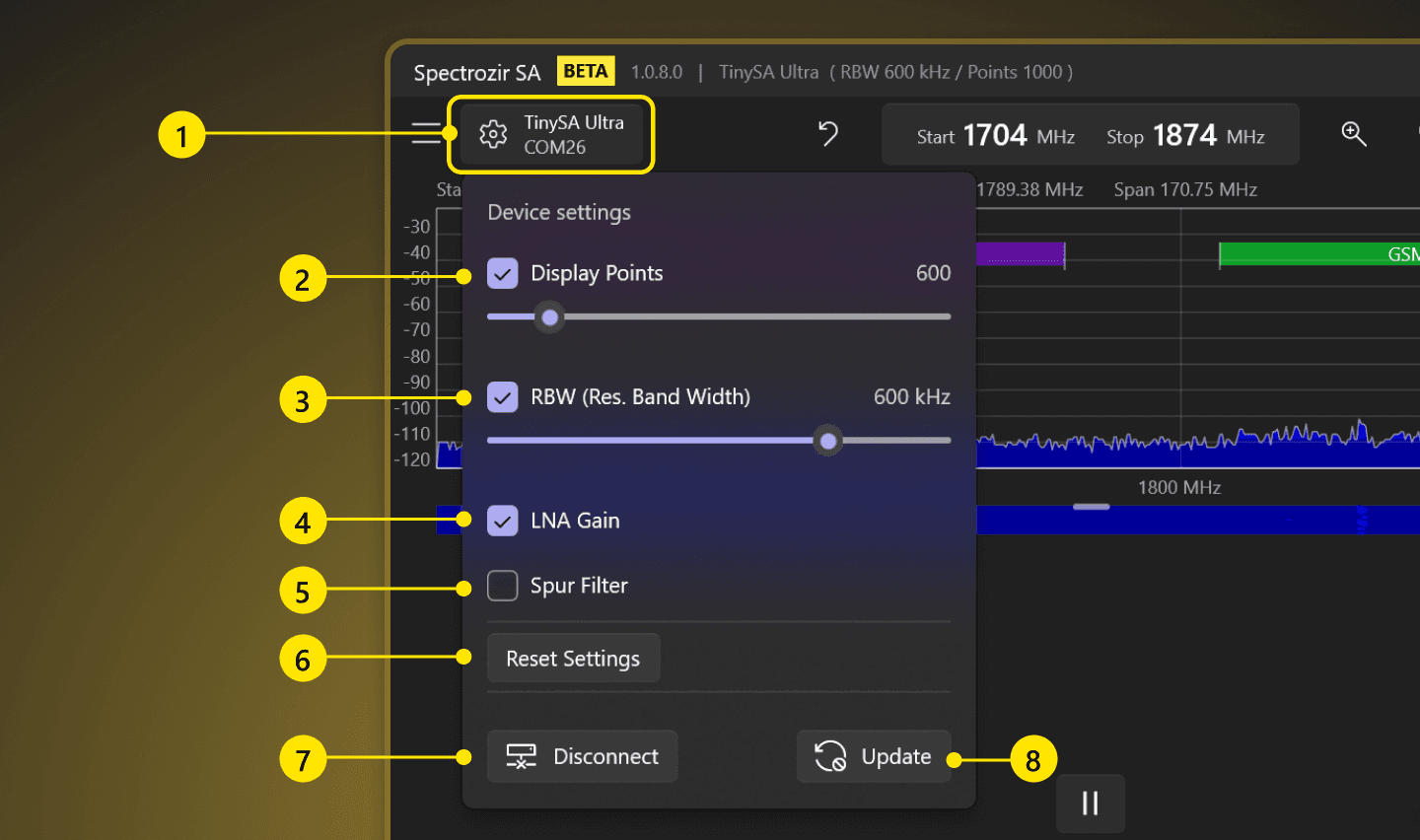

Натисніть кнопку налаштувань Pic 2 (1) в застосунку Spectrozir SA, щоб побачити меню налаштувань tinySA.

Пояснення:

1. Кнопка налаштувань підключеного пристрою;
2. Display Points (Відображення точок) - кількість значень вимірювань, які поверне пристрій та відобразить на спектрі (Впливає на швидкість сканування);
3. RBW- (Resolution Bandwidth) Роздільна здатність смуги або крок сканування сигналу в kHz (Впливає на швидкість та точність сканування);
4. LNA Gain (МШП Підсилення) - підсилення сигналу за допомогою Малошумного Широкосмугового Підсилювача, який вбудований в tinySA;
5. Spur Filter (Шпоровий фільтр) - апаратний фільтр шпорів (Впливає на швидкість сканування);
6. Кнопка скидання параметрів за замовчуванням;
7. Кнопка відключення пристрою;
8. Кнопка оновлення підключення.

Підсилення сигналу

Якщо ви хочете підсилити слабкі або далекі сигнали, та впевнені, що поруч з вами нема потужних джерел випромінення, то увімкніть вбудований LNA підсилювач Pic 2 (4) який дає підсилення +20dB.

Крок сканування

Значення RBW Pic 2 (3) впливає на апаратний крок сканування. Ви можете обрати крок в рамках 50 kHz - 850 kHz.
Значення Display Points Pic 2 (2) (Відображення точок) впливає на роздільну здатність яку бачить користувач на спектрі VBW (Viewable Resolution Bandwidth / Видима роздільна здатність).

Шпоровий фільтр

TinySA підтримує вбудований програмний шпоровий/імпульсний фільтр, який забезпечує краще відображення спектру, але впливає на швидкість сканування.
Для увімкнення скористайтесь пунктом Pic 2 (5)

Прискорення сканування

---- Розділ у розробці ----

Усунення неполадок

---- Розділ у розробці ----
