Налаштування bladeRF
В цьому розділі описано як налаштувати SDR bladeRF
у застосунку Spectrozir SA
версії PRO
Підключення до застосунку
Spectrozir SA PRO
підтримує SDR версії bladeRF 1
та bladeRF 2.0
.
Підключіть пристрій до ПК за допомогою якісного USB 3.0 кабелю для передачі даних.
У разі відсутні драйверів на вашому ПК, встановіть драйвера для bladeRF
з офіційного сайту за цим посиланням (opens in a new tab)

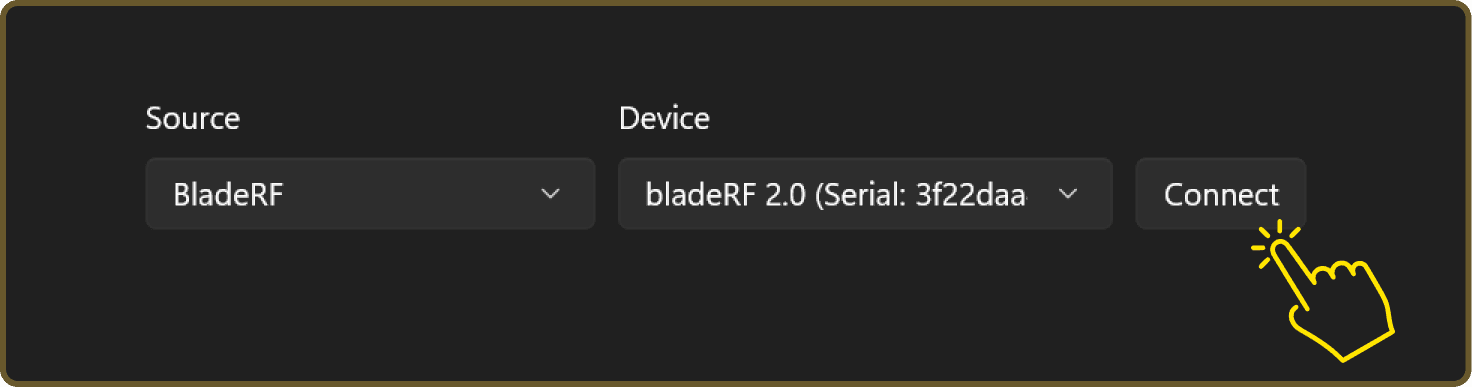

На стартовому екрану застосунку Spectrozir SA
оберіть джерело bladeRF
та Serial вашого пристрою. Натисніть кнопку Підключитися
Меню налаштувань

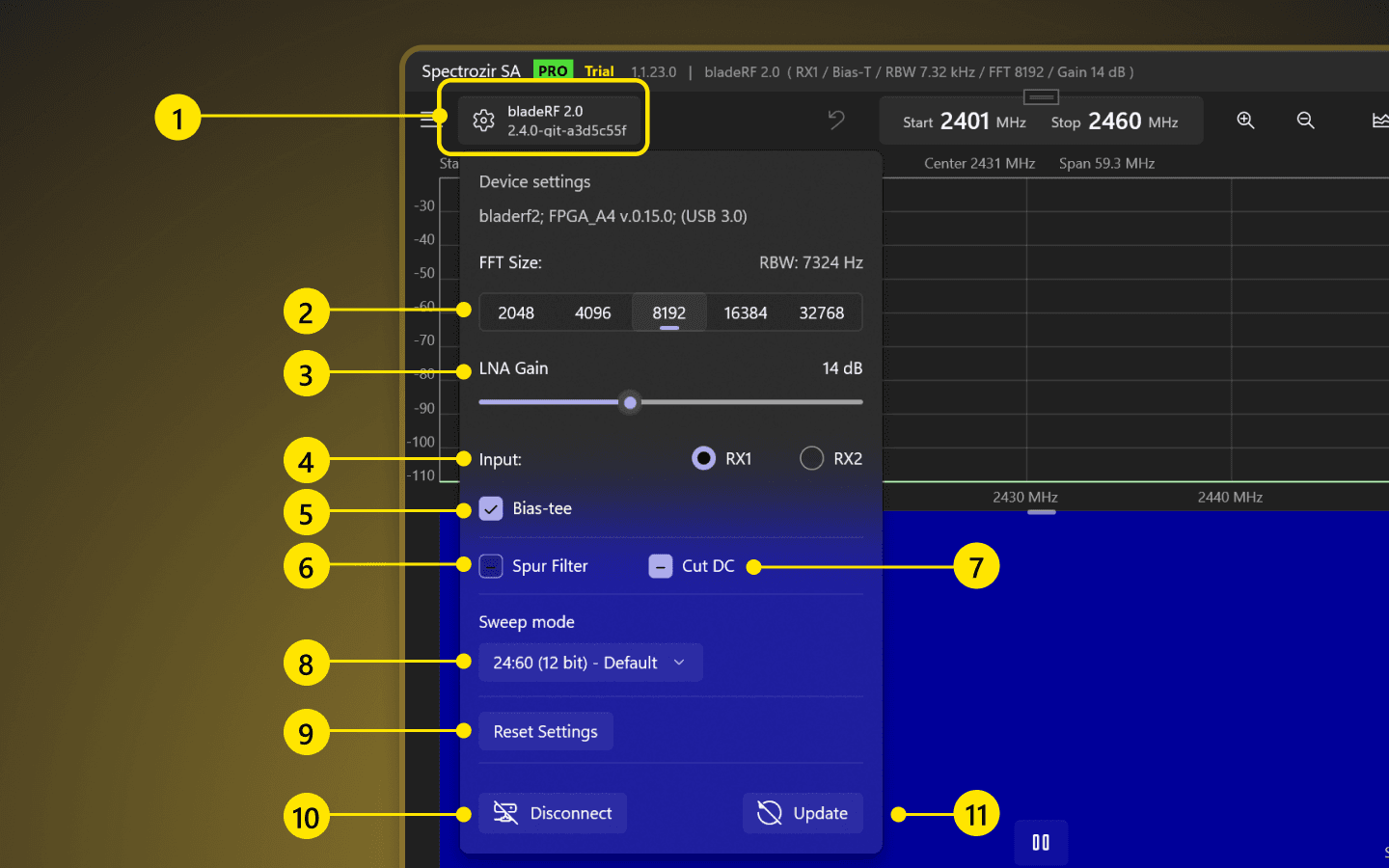

Натисніть кнопку налаштувань Pic 2 (1)
в застосунку Spectrozir SA PRO
, щоб побачити меню налаштувань bladeRF
.
Пояснення:
- Кнопка налаштувань підключеного пристрою;
FFT Size
(ШПФ Розмір) - розмірШвидкого Перетворення Фурьє
вибірки, який впливає на крок спектраRBW
(Resolution Bandwidth / Роздільна здатність смуги).
Чим меншийRBW
, тим краще виглядає спектр, менше значення шуму, але менше значенняRBW
потребує більше обчислювальних ресурсів ПК.
Оптимальне значенняFFT Size
= 8192;LNA Gain
(МШП Підсилення) - підсилення сигналу за допомогоюМалошумного Широкосмугового Підсилювача
, який вбудований вbladeRF
;Input RX
- перемикання каналів прийому RX1 та RX2 для bladeRF 2.0;Bias-tee
- включення живлення для Bias-tee (opens in a new tab) підсилювача для bladeRF 2.0;Spur Filter
(Шпоровий фільтр) - фільтр паразитних сигналів які породжує сам пристрій або апаратура поруч;DC Cut
- придушення DC постійної на спектрі. Це пік посередині спектра який мають всіх SDR;Sweep Mode
- режими сканування, від повільного та більш гнучкого до самого швидкого режиму;- Кнопка скидання параметрів за замовчуванням;
- Кнопка відключення пристрою;
- Кнопка оновлення підключення.
Підсилення сигналу
Переконайтесь, що поруч з вами нема потужних джерел випромінення радіосигналу які можуть вивести з ладу вхідний каскад вашого пристрою.
SDR bladeRF
має вбудований підсилювач для прийому сигналу, а також максимальне обмеження -10dBm на вхід.
Рекомендовано починати роботу з мінімальних значень LNA та збільшувати поступово у разі потреби.
Beas-tee
Ви також можете використовувати зовнішній LNA підсилювач від компанії Nuand (opens in a new tab) для підсилення слабких сигналів. Цей підсилювач потребує включення пункту Beas-tee
у налаштуваннях.
Крок сканування
SDR приймач bladeRF
має ширину миттєвої смуги сканування максимум 61.44 MHz (bladeRF 2.0) та 40 MHz (bladeRF 1). Застосунку Spectrozir SA
працює у режимі sweep
, що дозволяє швидко перемикати несучу частоту для відображення панорами спектра.
Таким чином, крок сканування RBW
ми маємо розглядати в рамках смуги 60 Mhz або 40 Mhz і на це значення впливає обчислення методом FFT
та значення FFT Size
.
Чим менше значення FFT Size
, тим більше крок сканування RBW
в Hz, чим більше значення FFT Size
, тим менший крок сканування RBW
та потребує більше обчислюваних ресурсів ПК.
Для прикладу:
При значенні FFT Size
= 2048, крок сканування спектра RBW
= 29 300 Hz.
(60 000 000 Hz / 2048 = 29 300 Hz)
При значенні FFT Size
= 32768, крок сканування спектра RBW
= 1 830 Hz.
(60 000 000 Hz / 32768 = 1 830 Hz)
Підбирайте оптимальне значення FFT Size
залежно від потужності вашого ПК або швидкості сканування.
Швидкість сканування
Швидкість сканування залежить від швидкості переналаштування несучої частоти, обраного FFT Size та корисну ділянку АЧХ яку програма вирізає з міттєвої смуги.
Швидкість сканування можна обрати у пункті Sweep Mode
в налаштуваннях bladeRF.
Наприклад:
20:60
- повільний режим, має 20 MHz корисної смуги з 60 MHz миттєвої. Цей режим має гарну форму АЧХ та швидко адаптується до змін частоти перегляду;30:60 Quick Tune
- швидкий режим, має 30 MHz корисної смуги з 60 MHz миттєвої. Цей режим має гарну форму АЧХ та повільно адаптується до змін частоти перегляду та налаштування підсилення;50:120 Quick Tune
- дуже швидкий режим, має 50 MHz корисної смуги з 120 MHz миттєвої. Цей режим має гіршу форму АЧХ, гіршу чутливість але він дуже швидко сканує панораму.
Шпоровий фільтр (Spur Filter)
bladeRF
має паразитні Spurs/шпори/шипи які заважають при аналізу спектра. Шипи з'являються з кроком ~ 38.4 MHz залежно від значень підсилення сигналу.
У додатку Spectrozir SA
вбудовано фільтр Pic 2 (6)
який зменшує вплив цих шипів та робить спектр трішки чистішим.
Приклад як виглядає результат можна побачити на скріншоті Pic 3
.
Усунення неполадок
Що робити, якщо bladeRF
відмовляэться стабільно працювати з ПЗ Spectrozir SA
- Перевірте USB-кабель: Використовуйте якісний кабель USB 3.0 без пошкоджень, краще з ферітовими кільцями з обох сторін. Якщо можливо, спробуйте кабель іншої довжини.
- Перевірте USB-порт: Переконайтеся, що гніздо USB на вашому ПК не має люфтів. Спробуйте підключити пристрій до іншого порту вашого ПК.
Програма не бачить bladeRF
або не підключається
- Переконайтесь, що пристрій не зайнятий іншим ПЗ.
- Переконайтесь, що маєте стабільне USB 3.0 з'єднання.
- Оновіть драйвера з офіційного сайту за цим посиланням (opens in a new tab).
- Запустіть утіліту
bladeRF CLI
на вашому ПК та виконайте команду> info
- переконайтесь, що інформація про ваш пристрій відображається.
BladeRF повільно сканує
- Переконайтесь, що ви використовуєте з'єднання по USB 3.0, а не USB 2.0. (Інформація про тип з'єднання відображається в налаштуваннях
Pic 2
). - Оберіть режим сканування
Sweep mode
-30:60 Quick Tune
- Можливо, ви скануєте одночасно в межах двох або трьох діапазонів преселектора
bladeRF
(200-1300 MHz, 1300-4000 MHz, 4000-6000 MHz). Це може зменшити швидкість сканування до 30%.
Спектр відображається пагорбами з однаковим кроком
- Оберіть режим сканування
Sweep mode
з меншим кроком сканування -20:60
або20:60 Quick Tune
Полка спектра нерівна
- bladeRF 2.0 має три преселектори налаштувань: 200-1300 MHz, 1300-4000 MHz, 4000-6000 MHz
Якщо смуга сканування охоплює дві або три з цих ділянок, то можна спостерігати сходинку біля частоти 1300 MHz і 4000 MHz. - Також форма спектра залежить від рівня підсилення в налаштуваннях.
