Знайомство з ПЗ

Знайомство з ПЗ Spectrozir SA

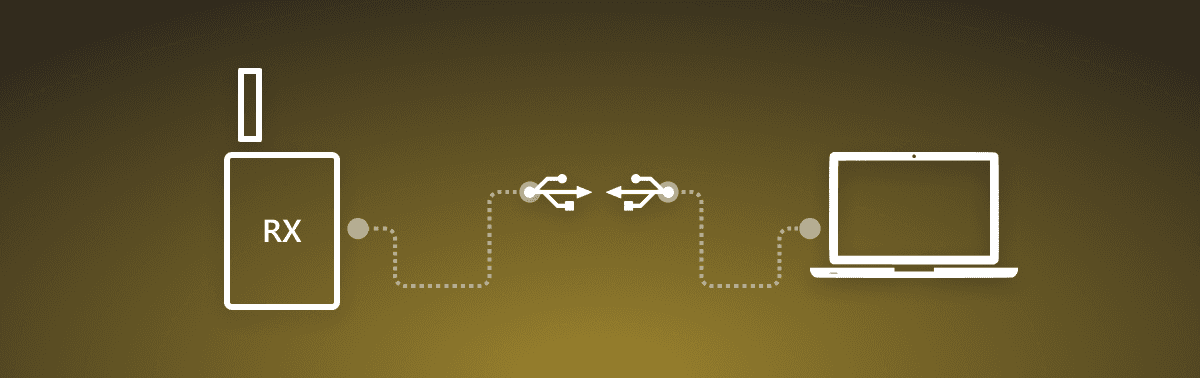

Під'єднайте ваш пристрій до ПК

Більш детально про пристрої які підтримуються

Connect device

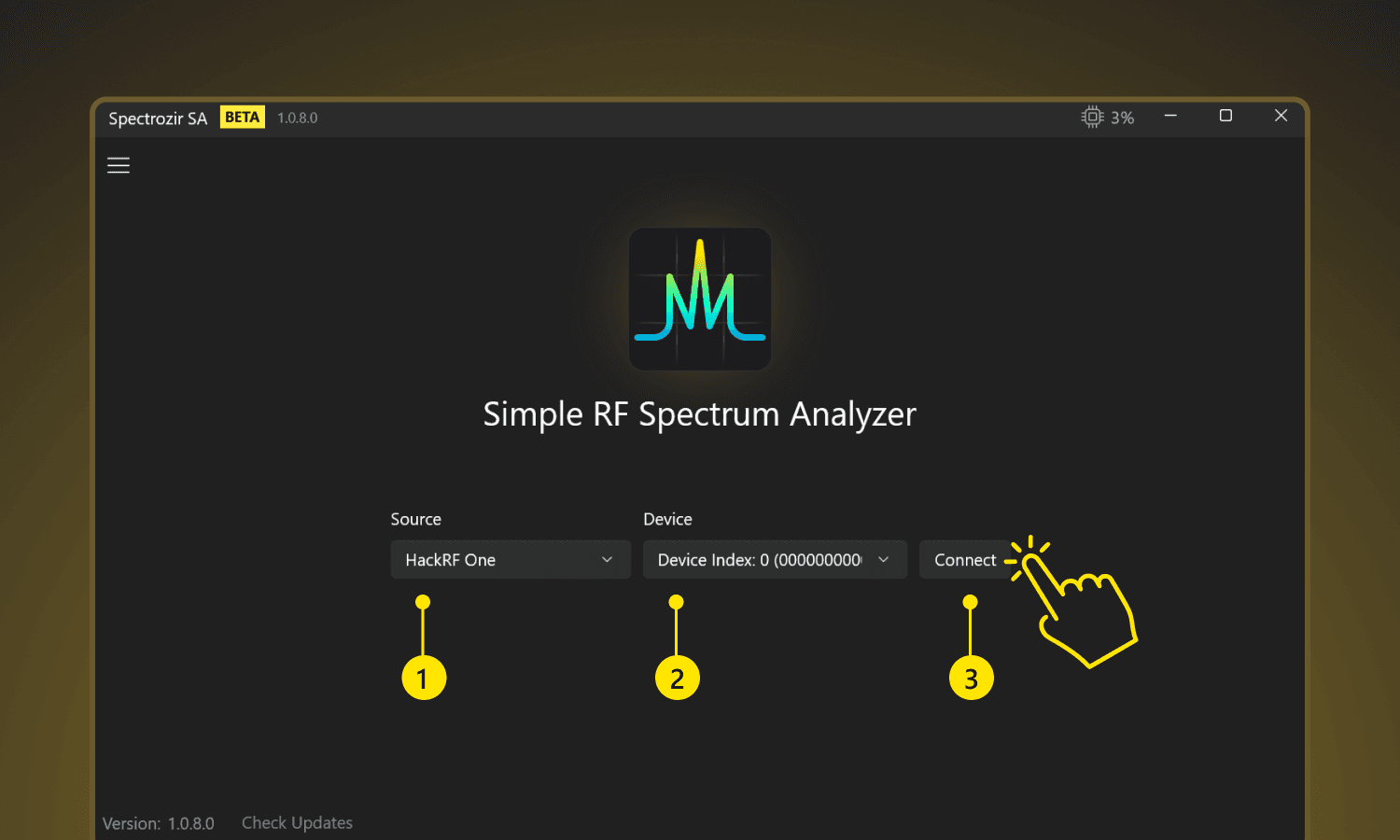

Стартове вікно

При запуску застосунку вас вітає стартове вікно в якому треба обрати ваш пристрій та натиснути кнопку Підключити


Spectrozir SA — Home Page

Pic 2: Spectrozir Home Page

Головне вікно

Після підключення ви побачите головне вікно застосунку.
Натисніть кнопку Старт (1) для початку сканування радіочастот.

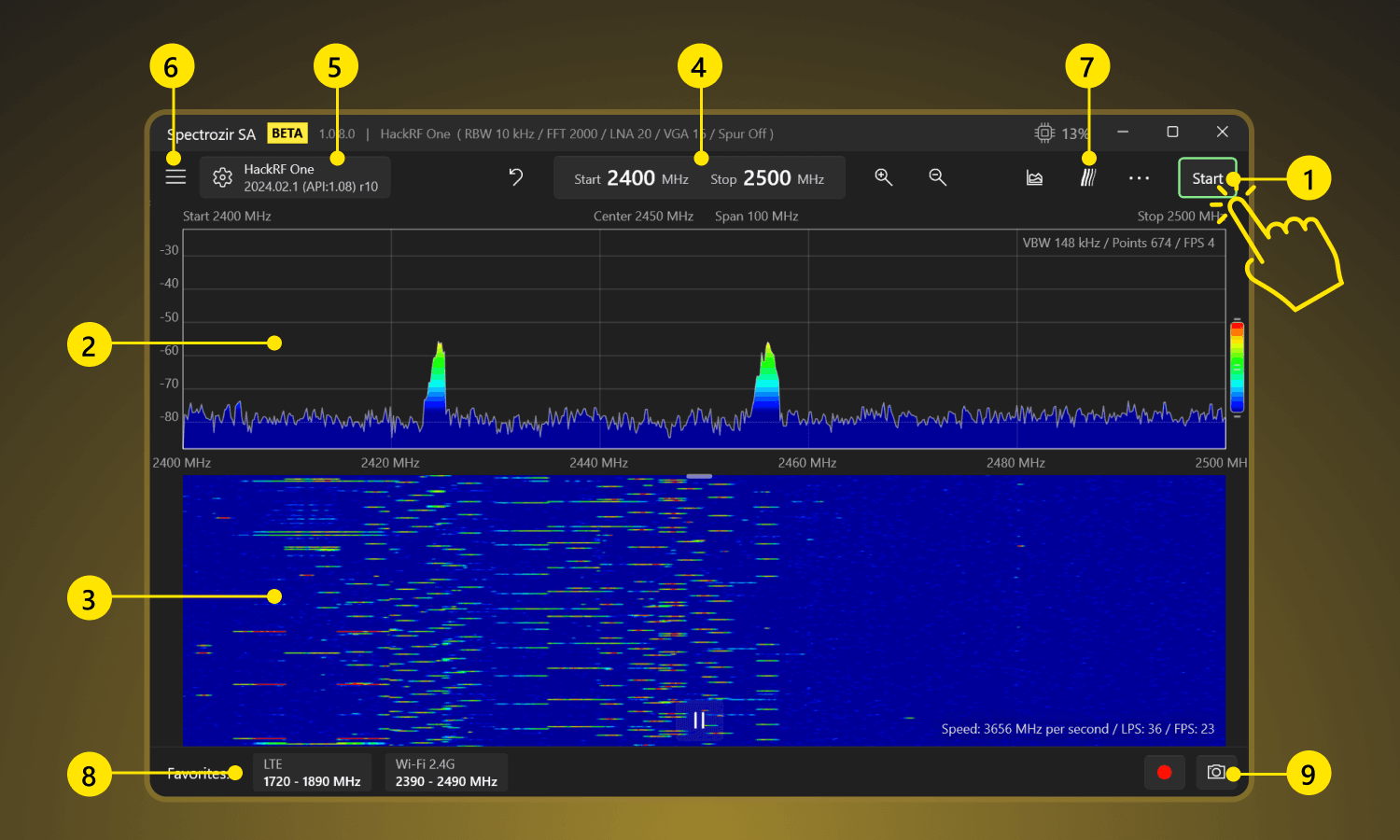

Spectrozir SA — Main Window

Pic 3: Spectrozir Home Page

  1. Кнопка запуску та припинення сканування частот;
  2. Вікно частотного спектра, де горизонтальна вісь показує частоти в МГц, вертикальна вісь значення потужності випромінення сигналу в dBFS або dBm;
  3. Водоспад частотного спектра, де горизонтальна вісь показує частоти в МГц, вертикальна – плин часу, а палітра кольорів – рівень потужності сигналу на кожній частоті в конкретний момент часу;
  4. Меню налаштування діапазону частот;
  5. Меню налаштування приймача;
  6. Головне меню застосунку;
  7. Блок меню налаштування зовнішнього вигляду спектру та водоспаду;
  8. Обрані діапазони частот;
  9. Відеозапис та скріншот екрану.

Діпазон частот сканування

Натисніть на меню під номером 4, щоб встановити стартову та кінцеву частоту сканування.
Більш детально про налаштування діапазонів частот дивіться розділ Вибір діапазону частот

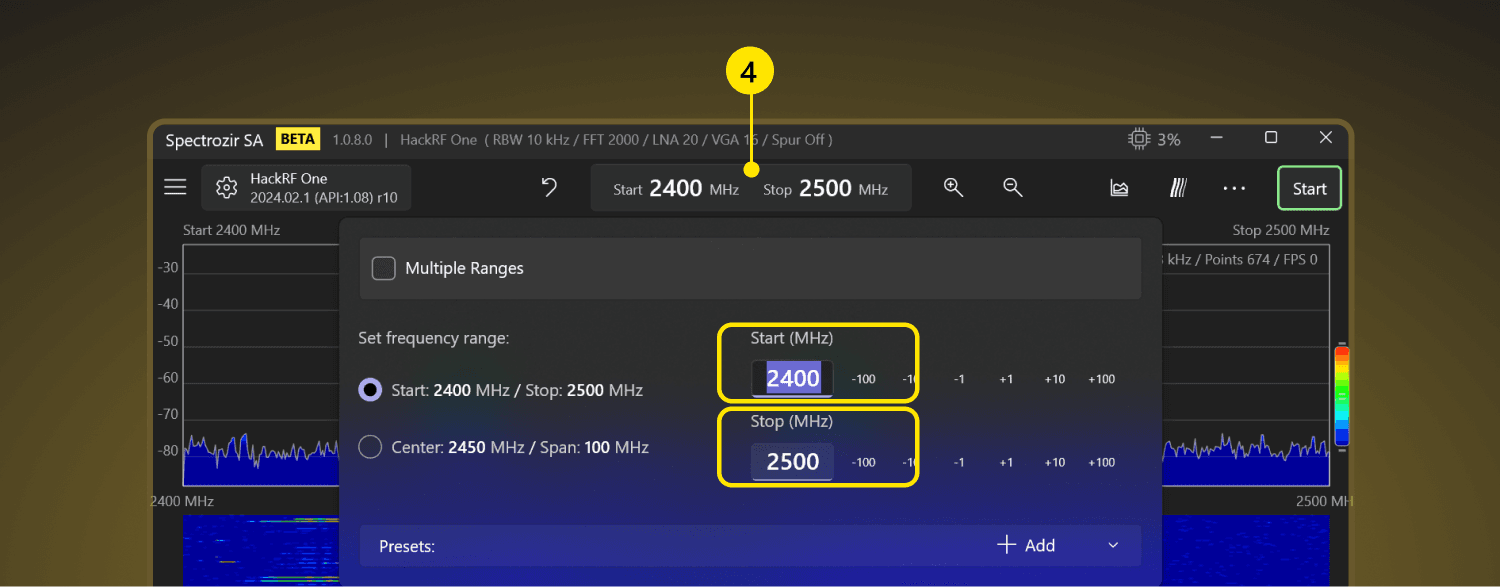

Spectrozir SA — Set frequency

Pic 4: Spectrozir SA — Set frequency

Рівні графіку спектра

По замовчуванню рівні підлаштовуються автоматично під рівень сигналу, цю опцію можна відключити і налаштувати верхній та нижній рівні сигналу вручну скориставшись меню налаштування спектра Pic 5 або за допомогою курсору на лівій частині графіка Pic 6

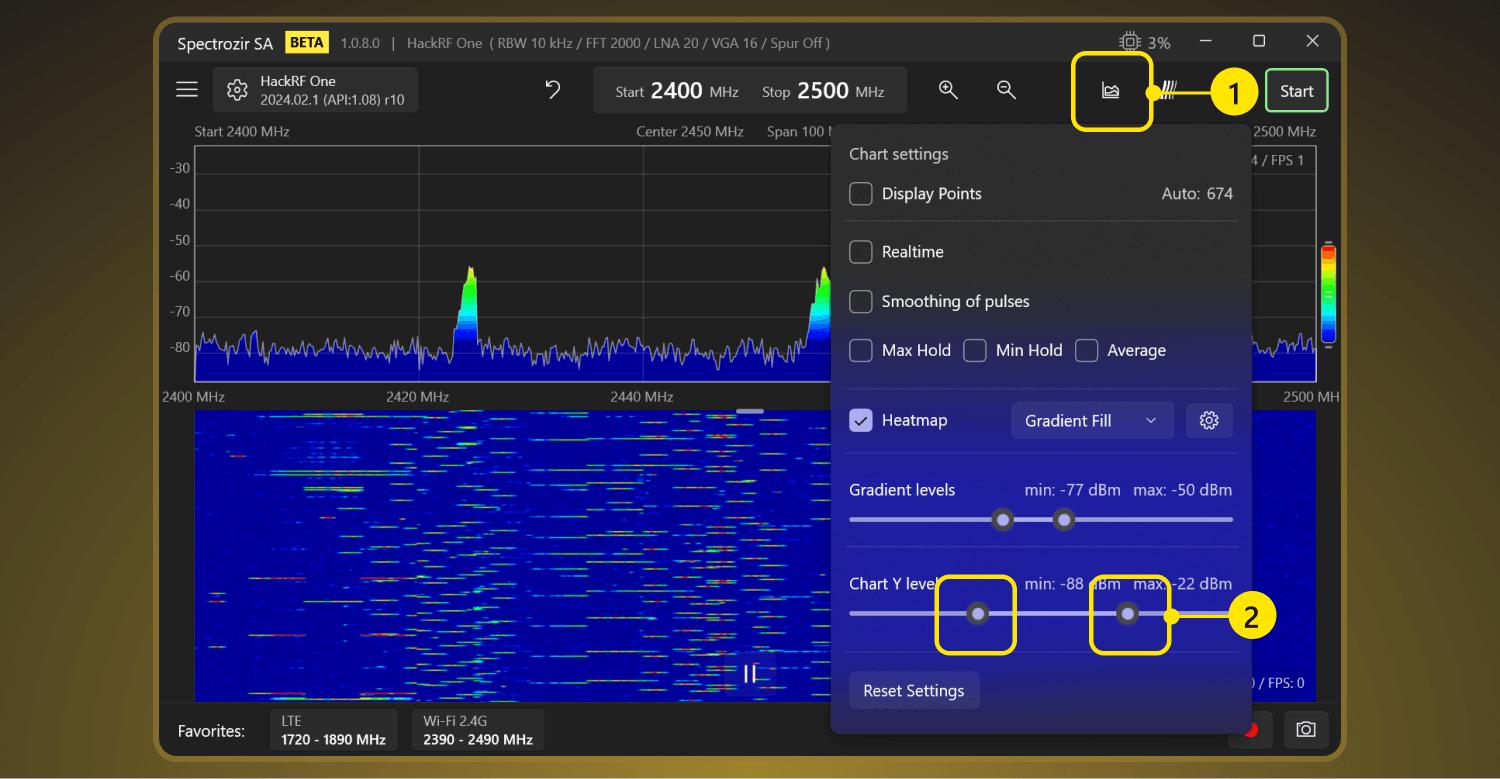

Spectrozir SA — Spectrum reference value

Pic 5: Set spectrum power reference value

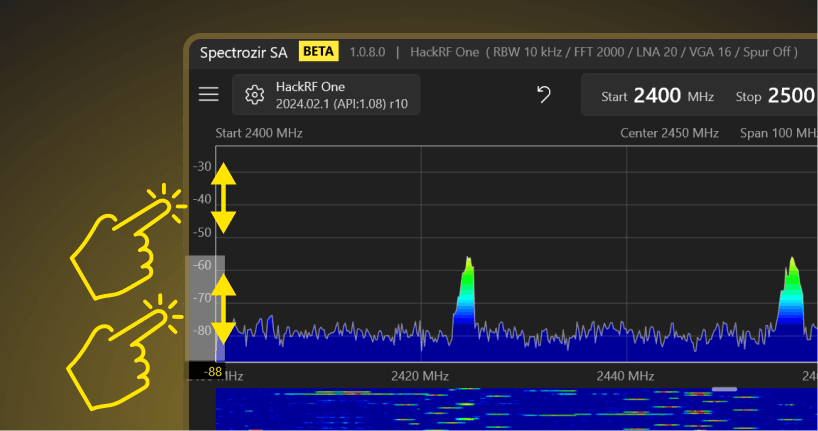

Spectrozir SA — Spectrum reference value

Pic 6: Set spectrum power reference value

Рівні градієнту водоспаду

По замовчуванню палітра кольорів водоспаду підлаштовуються автоматично під рівень сигналу, цю опцію можна відключити та налаштувати рівні вручну за допомогою меню налаштування водоспаду Pic 7 або повзунком в правій частині спектра.


Spectrozir SA — Waterfall gradient settings

Pic 7: Set waterfall gradients

Налаштування радіоприймального пристрою

У меню налаштування приймача знаходяться всі параметри, які стосуються саме пристрою, з яким програма працює в даний момент.
У цьому меню можна налаштовувати підсилення пристрою, внутрішні фільтри, крок сканування тощо.
Більш детально про налаштування вашого типу пристрою дивіться в розділах:

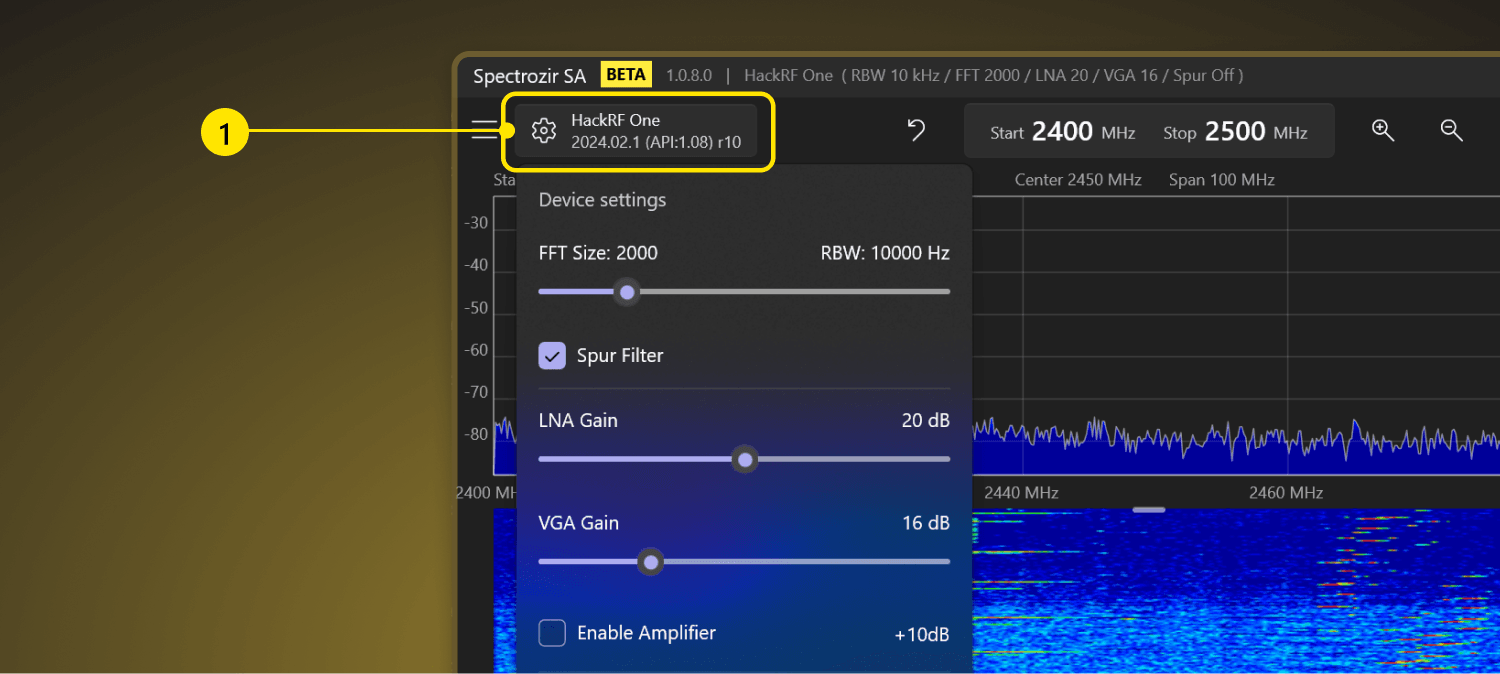

Spectrozir SA — Device settings

Pic 8: Device settings

Аналіз сигналу

За допомогою застосунку Spectrozir SA можна виміряти ширину смуги, центр сигналу, рівні потужності сигналу, SNR, тривалість сигналу, початок та кінець радіочастотного спектра.
Для цього ви можете зупинити сканування кнопкою Стоп та обвести цікавий вам сигнал за допомогою курсору.
Після цього, можна зробити скріншон екрану або запис відео для аналізу.


Spectrozir SA — Inspect zone

Pic 9: Inspect Zone

За допомогою кнопки 1 (Z) можна наблизити обрану зону, або збільшити та зменшити за допомогою кнопок 2 (Ctrl + +/-).
За допомогою кнопки 3 (Ctrl+Z) можна повернутися до попередніх діапазонів частот.

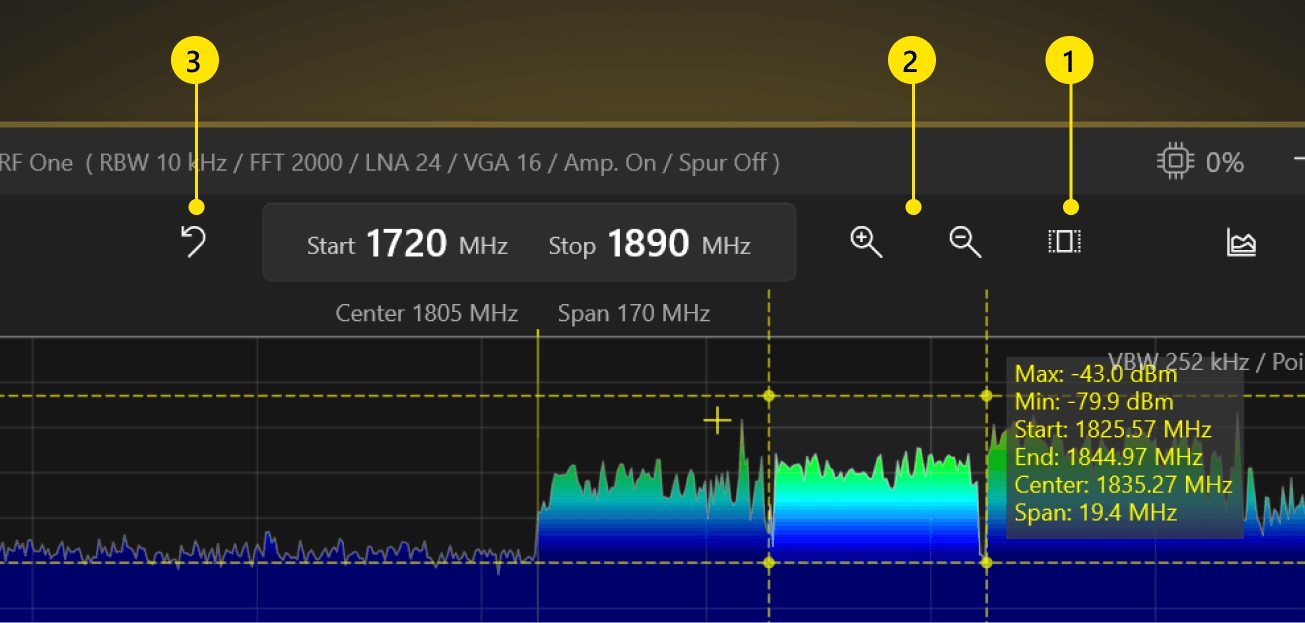

Spectrozir SA — Inspect zone

Pic 10: Zoom Buttons

Більш детально про аналіз сигналу на спектрі та водоспаді дивись розділ Аналіз спектра та водоспаду

Частотні плани

Застосунок Spectrozir SA підтримує відображення частотних планів користувача на спектрі.

Частотний план (Band Plans) — це список частот (документ), який визначає розподіл частотних діапазонів у певному регіоні або країні. Він регулює, які частоти можуть використовуватися для телекомунікацій, телебачення, радіомовлення, мобільного зв'язку, військових цілей, та інших.

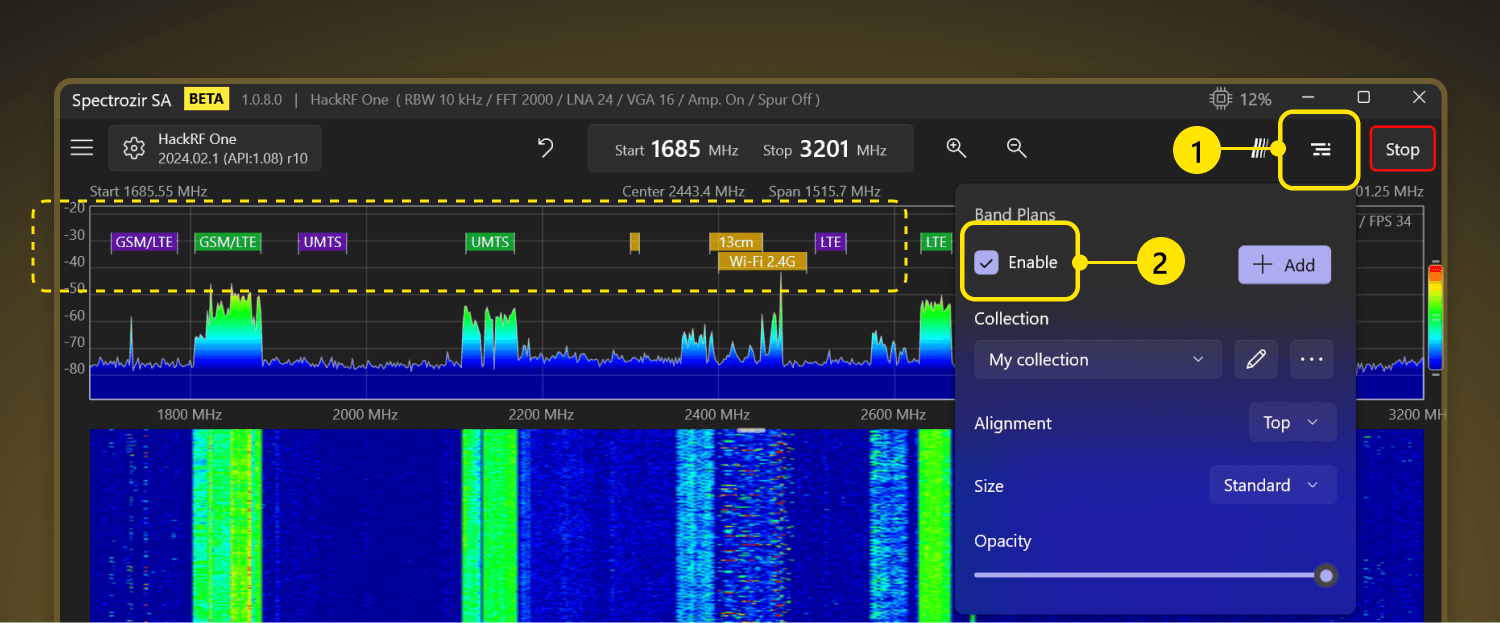

Для відображення частотних планів увімкніть їх у налаштуваннях як показано на зображенні Pic 11 (1, 2)
Більш детально дивись розділ Частотні плани


Spectrozir SA - Band plans

Pic 11: Band plans
